Descrizione

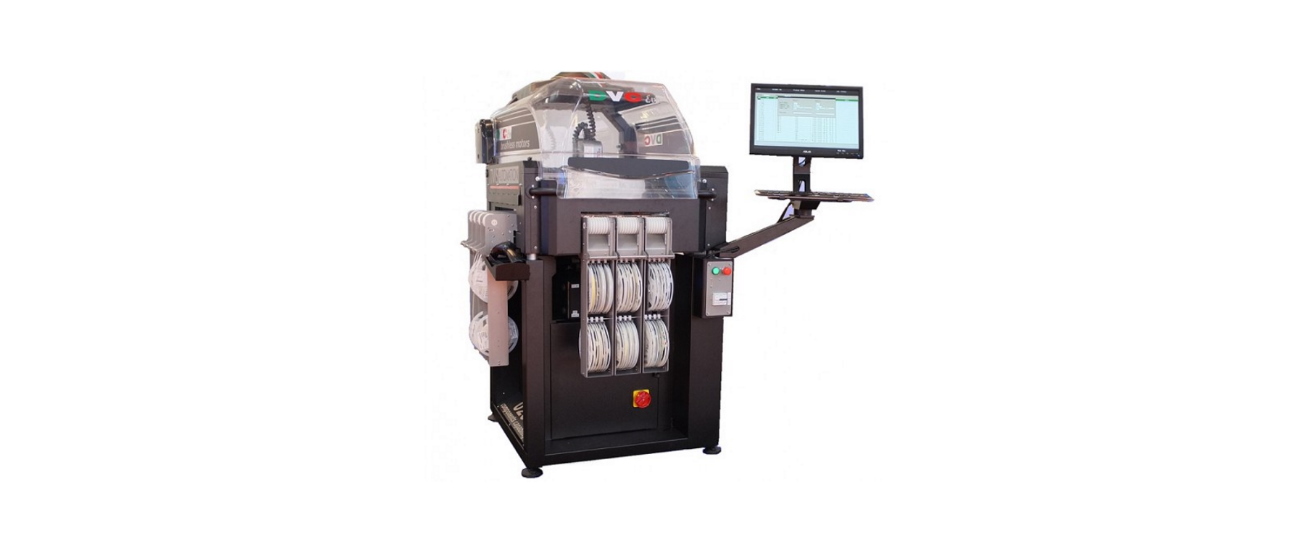

DVC EVO con un design semplice ed affidabile, e la scelta perfetta per chi si affaccia al mondo SMD. Oltre 1.200 unità installate e operative in tutto il mondo, sono la prova migliore del successo del nostro progetto. DVC EVO ha caratteristiche in grado di soddisfare le esigenze delle filiere di assemblaggio più difficoltosi:
- Prestazioni e precisione
- Montaggio componenti 0201.
- Motori brushless ad alta velocità.
- Telecamera a colori ad alta risoluzione.
- Z offset caricatori automatico.
Semplice ed affidabile
Linux OS per affidabilità, connettività completa, start-up e cambio lotti veloci, basso costo di manutenzione.
Flessibile
Prodotti misti e piccole serie non sono un problema: Quadra DVC EVO é in grado di gestire diversi tipi di componenti come SMD standard, cupoline, LED THT e può essere facilmente personalizzata.
Max cph 4400 teorici
Component size (min-max dimension) da 0201 a 40x40mm – 13.5 mm max altezza – pitch 0,5mm
Placement Area 440×360 mm. Espandibile fino a 550×420 rimuovendo i caricatori da 3 lati —- Se il piano del vuoto e installato (vedi ref. UX0PPDVCE2), l’area di lavoro max e 550x480mm
Max numero caricatori 120
Precisione 0,1 mm @ 3sigma
Risoluzione X/Y / Theta 0,1 mm / 0,09°
Ripetibilita X/Y / Theta 0,06 @ 3sigma / 0,18°
Alimentazione elettrica 230V 50/60Hz
Consumo minore di 1kW
Aria -consumo medio e picco- 40l/min – 75l/min
Dimensioni 950x1080x1800 mm
Peso Netto/Lordo 215kg/300kg
