TWS RT-04

COD: Kic - Start-1 Categoria:

Descrizione

Profilatore TWS RT-04

Il registratore di profili termici RT-04 costituisce un valido accessorio, per la messa a punto del processo di saldatura delle schede SMT. Questo strumento permette; osservando i grafici prodotti; di migliorare i parametri del forno, ottimizzando la produzione e tenendo sotto controllo la qualità del processo di saldatura. L’RT-04 utilizza come trasduttori, quattro microtermocoppie NiCr-Ni (tipo K), per ottenere misure sicure e velocita di risposta elevate. L’avvio e l’arresto della registrazione avvengono mediante un selettore manuale.

Le dimensioni ridotte e la sua compattezza, consentono l’inserimento in qualsiasi tipo di forno. Il software in dotazione gestisce la comunicazione con il registratore, e rappresenta i grafici della temperatura in funzione del tempo sul monitor del computer, adottando un colore diverso per ogni canale, e consentendo inoltre le seguenti elaborazioni:

  • calcolo e visualizzazione dei gradienti termici
  • visualizzazione del grafico tridimensionale delle temperature
  • selezione ed ingrandimento di una parte del grafico
  • gestione della stampa dei grafici ottenuti
  • memorizzazione dei dati con possibilita di ricaricarli

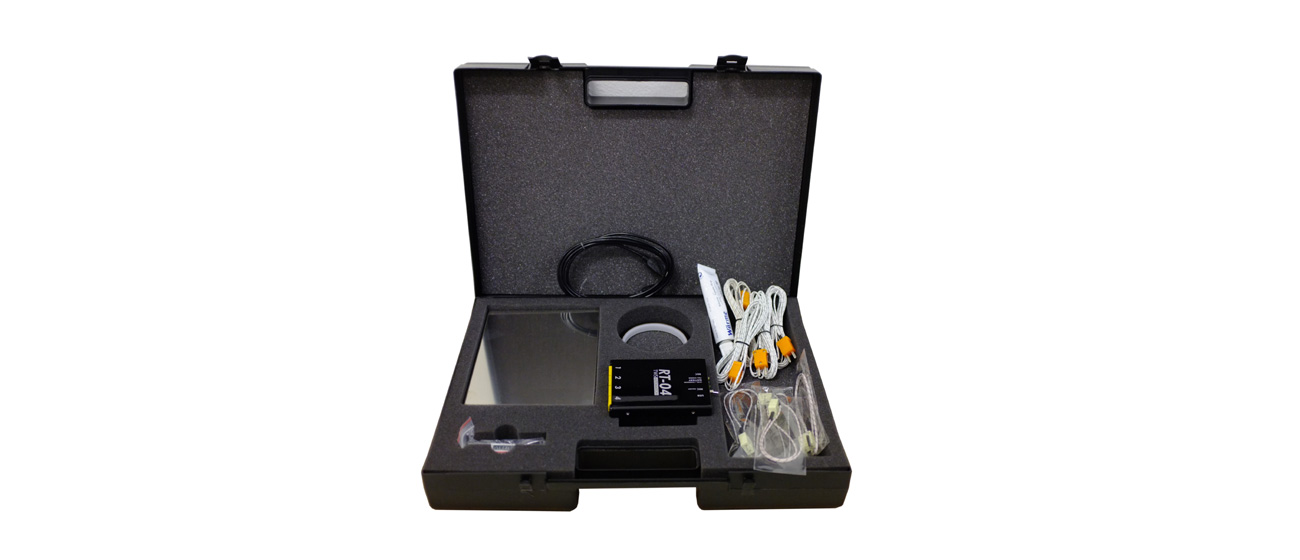

Confezionato in una valigetta rigida che include:

  • 8 type k thermocouples (4×0,5mt+4x3mt), cavo usb cable, usb pen, nastro kapton, cover di protezione termica, pasta al silicone.
  • Working range: 0 °C – 500 °C.
  • Input: 4 type K thermocouples.Resolution: 0.1 °C.
  • Communication/System requirements: USB/Windows PC (min XP)
  • Software ottimizzato con nuove funzioni: i.e. database forni e paste saldanti.
