Descrizione

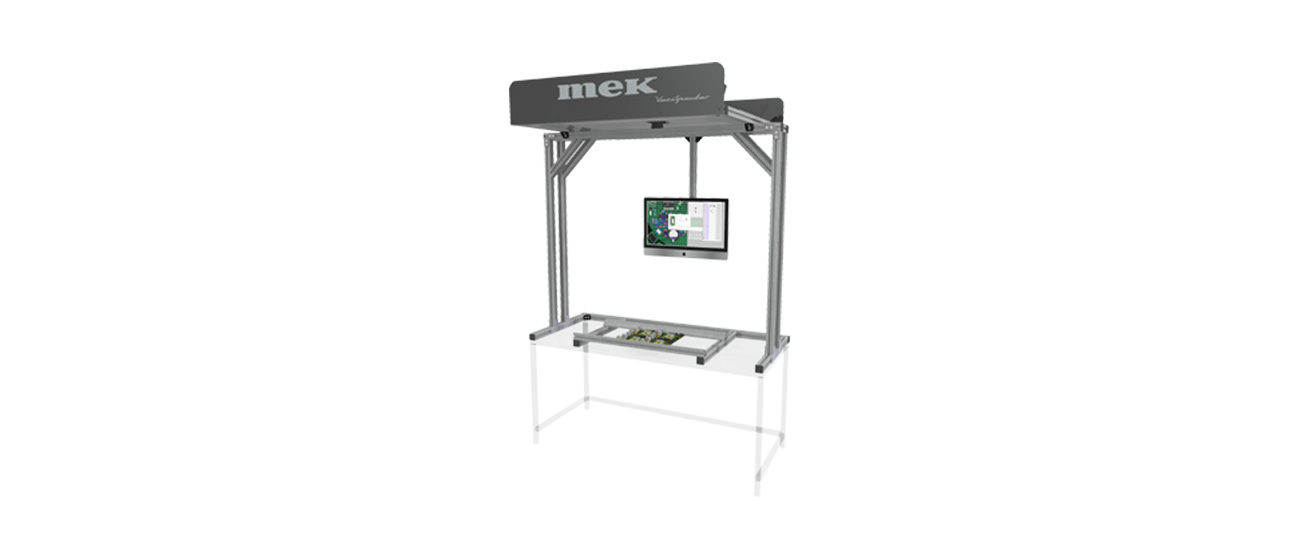

Stazione di assemblaggio VeriSpector AOI
Mek VeriSpector è una stazione di assemblaggio AOI, da utilizzare su stazioni di assemblaggio SMD e THT manuali e semiautomatiche. Con tempi di ispezione estremamente brevi ( < 5 sec ) il sistema VeriSpector AOI, consente ai produttori di eseguire ispezioni di assemblaggio e posizionamento in tempo reale, eseguire riparazioni al volo e prevenire i difetti prima che passino al processo successivo. Nell’assemblaggio manuale c’è un rischio molto maggiore di guasti , il feedback istantaneo fornito agli operatori da VeriSpector aiuta a eliminare il rischio di guasti e ad aumentare la qualità e l’efficacia dei processi di produzione manuali e semiautomatici, offrendo significativi miglioramenti della resa.
Sistema di ispezione versatile
Mek VeriSpector è un sistema di ispezione che utilizza il rinomato software 22X. È facile da programmare, mantenendo la potenza e la velocità degli algoritmi di ispezione utilizzati da molti anni nell’industria dell’assemblaggio di PCB (Printed Circuit Board).
Possibilità di ispezione flessibili
VeriSpector è progettato per un’ampia varietà di esigenze di ispezione, tra cui presenza/assenza, orientamento, forma, offset, polarità, verifica del testo, lettura fiduciale, controllo del colore, lettura di codici a barre 1D e 2D, raccordi di materiali di assemblaggio, oggetti danneggiati e molti altri. La dimensione massima del PCB o dell’oggetto da ispezionare è 750 mm x 500 mm (29,5″x19,7″) mentre il minimo è 460×300 mm (18×12″) utilizzando l’impostazione dello zoom massimo sull’obiettivo zoom Una fotocamera da 24 MP per una risoluzione nitida e nitida è di serie, con un obiettivo ad alta definizione per catturare i minimi dettagli. Sono disponibili opzioni per l’aggiornamento a telecamere da 42Mp o 60Mp a seconda dei requisiti dell’applicazione. La risoluzione può essere aumentata se è richiesta una dimensione del PCB inferiore al massimo di 750×500. I difetti rilevati possono essere visualizzati tramite cerchi rossi su una mappa PCB o da immagini NG. La telecamera sopraelevata ortogonale e il sistema di illuminazione a LED, sono ottimizzati per evitare l’abbagliamento, consentendo agli operatori di continuare a svolgere le attività di assemblaggio in condizioni di illuminazione normali.
